Полосовой комбайнер (диплексер) КД-23А.

Предназначен для развязки полных диапазонов (прием + передача) стандартов GSM-900/GSM1800. Обеспечивает эффективное подавление внеполосных сигналов.
Параметры
GSM-900
GSM-1800
Полоса пропускания, МГц
890-960
1710-1830
Потери в полосе пропускания, дБ, не более
0,15
0,15
Вносимое затухание в полосе GSM900, дБ, не менее
-
75
Вносимое затухание в полосе GSM1800, дБ, не менее
75
-
Развязка между входами каналов , дБ, не менее
80
КСВН, не более
1,2
  1,2
Мощность входного сигнала, Вт, не более
250
200
Диапазон температур, град.С
-40... +60
Габаритные размеры, мм
350х85х50
Масса, кг
0.6
Тип разъемов
50 Ом, гнездо,7/3 или 16/7

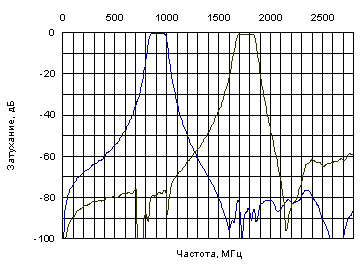

Амплитудно-частотные характеристики
