Полосовой комбайнер (диплексер)
КД-23.
Предназначен для развязки диапазонов GSM-900/GSM1800 и подавления внеполосных
сигналов при работе базовых станций данных диапазонов с общей антенной.
|
 |
| Параметры |
GSM-900
|
GSM-1800
|
| Полоса пропускания, МГц |
890-950
|
1710-1830
|
| Потери в полосе пропускания, дБ, не более |
0,15
|
0,25
|
| Вносимое затухание в полосе GSM900, дБ, не менее |
-
|
105
|
| Вносимое затухание в полосе GSM1800, дБ, не менее |
90
|
-
|
| Развязка между входами каналов , дБ, не менее |
105
|
95
|
|
Подавление внеполосных сигналов, дБ, не менее:
|
|
| в диапазонах: |
|
|
- 10-570 и 1120-2300 МГц
|
80
|
-
|
|
- 10-1400 и 2000-3000 МГц
|
-
|
80
|
| КСВН, не более |
1,2
|
1,3
|
| Мощность входного сигнала, Вт, не более |
250
|
200
|
| Диапазон температур, град.С |
-50...+60
|
| Габаритные размеры, мм |
280х88х114
|
| Масса, кг |
2.75
|
| Тип разъемов |
50 Ом, гнездо,7/3 или 16/7
|

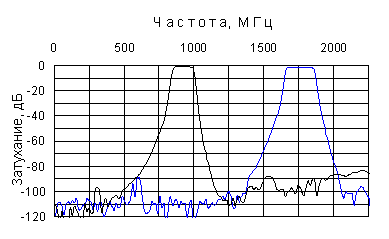

Амплитудно-частотные характеристики
