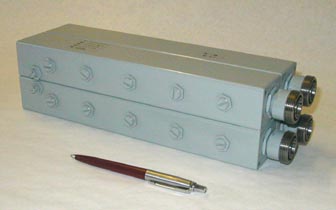

Квадруплексер К-3
Используется для развязки приемных и передающих каналов базовых станций
стандартов GSM-1800 и PCS.
|
 |
| Параметры |
GSM-1800
|
PCS
|
| |
Канал приема (Rx)
|
Канал передачи (Tx)
|
Канал приема (Rx)
|
Канал передачи (Tx)
|
| Полоса пропускания, МГц |
1710-1735
|
1805-1830
|
1900-1925
|
2010-2035
|
| Потери в полосе пропускания, дБ, не более |
0.5
|
0,5
|
0.5
|
0,6
|
| Вносимое затухание в полосе Tx, дБ, не менее |
80
|
-
|
80
|
-
|
| Вносимое затухание в полосе Rx, дБ, не менее |
-
|
70
|
-
|
70
|
|
Развязка между выходами каналов, дБ, не менее
|
70
|
| Максимальная мощность, Вт |
-
|
250
|
-
|
250
|
| КСВН, не более |
1.25
|
1.25
|
1.25
|
1,25
|
| Диапазон рабочих температур, град. С |
-40....+60
|
| Габаритные размеры, мм |
320х100х76
|
| Вес, кг |
3,75
|
| Тип разъема |
50 Ом, гнездо, 16/7 Euro
|

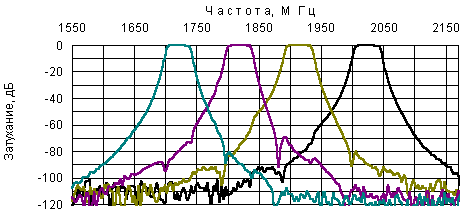

Амплитудно-частотные характеристики
