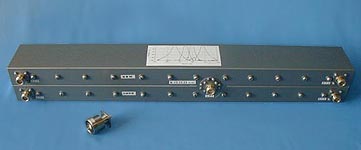

Квадруплексер К12-21-21
( AMPS/GSM-900)
Применяется для развязки приемных и передающих каналов базовых станций
стандартов AMPS и GSM-900 при работе на общую антенну
|
|
| Параметры |
AMPS |
GSM-900
|
| |
Канал приема (Rx)
|
Канал передачи (Tx)
|
Канал приема (Rx)
|
Канал передачи (Tx)
|
| Полоса пропускания, МГц |
824 - 834
|
869 - 879
|
894,8-904,8
|
939,8-949,8
|
| Потери в полосе пропускания, дБ, не более |
0.6
|
0,9
|
0.9
|
0,6
|
| Развязка между каналами, дБ, не менее |
70
|
75
|
75
|
70
|
| Мощность входного сигнала, Вт, не более |
-
|
250
|
-
|
250
|
| КСВН, не более |
1.3
|
1.35
|
1.35
|
1,3
|
| Диапазон рабочих температур, град. С |
-30....+60
|
| Габаритные размеры, мм |
610 х 70 х 98
|
| Вес, кг |
5.7
|
| Тип разъема |
50 Ом, 7/3, гнездо
|

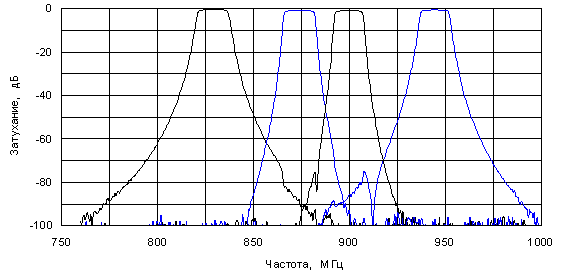

Амплитудно-частотные характеристики
