ДИПЛЕКСЕР Д-51

Применяются для развязки приемного и передающего каналов и внеполосных сигналов при работе на общую антенну.
Параметры

Рабочий диапазон частот, МГц
2400-2700
Разнос частот каналов, МГц
45
Полоса пропускания канала, МГц
10
Вносимые потери в полосах пропускания, дБ, не более
1,8
Развязка между каналами, дБ, не менее
47
КСВН, не более
1,35
Мощность входного сигнала, Вт, не более
10
Диапазон температур, град.С
-30... +50
Габаритные размеры, мм
202х52х50
Масса, кг
0,7
Тип разъемов
50 Ом, гнездо, 7/3

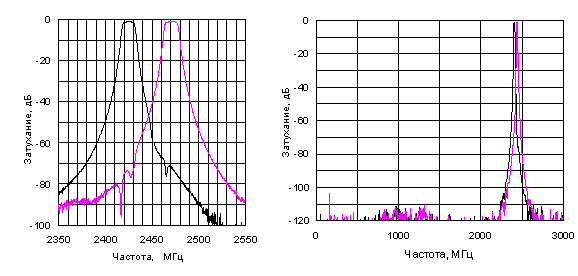

Амплитудно-частотные характеристики
