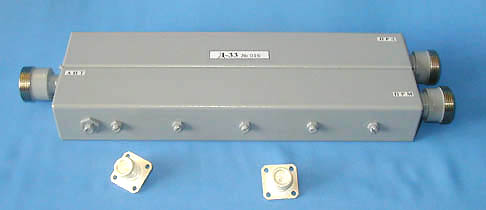

ДИПЛЕКСЕР Д-33

Применяется для развязки приемного и передающего каналов базовых станций при работе на общую антенну
Параметры
Канал приема Rx
Канал передачи Tx
Полоса пропускания, МГц
1710-1730
1805-1825
Потери в полосе пропускания, дБ, не более
0,45
0,45
Вносимое затухание в полосе Tx, дБ, не менее
70

Вносимое затухание в полосе Rx, дБ, не менее

65
КСВН, не более
1,3
1,3
Мощность входного сигнала, Вт, не более
-
150
Диапазон температур, град.С
-30... +50
Габаритные размеры, мм
325х100х38
Масса, кг
1,8
Тип разъемов
50 Ом, гнездо,7/3

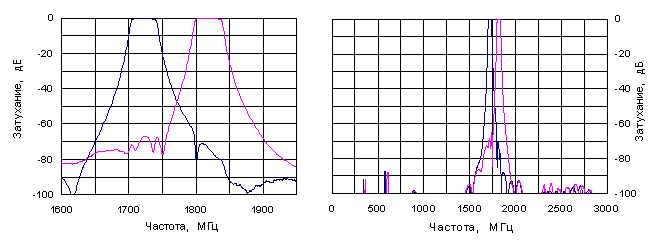

Амплитудно-частотные характеристики
