ДИПЛЕКСЕР Д-16
Используется для развязки приемо-передающих трактов и подавления внеполосных
сигналов в базовых станциях и репитерах CDMA .
|
| Параметры |
Канал приема (Rх)
|
Канал передачи (Tх)
|
| Полоса пропускания, МГц |
835-838,5
|
880-881,5
|
| Потери в полосе пропускания, дБ, не более |
0,65
|
1,7
|
| Вносимое затухание в полосе Тх, дБ, не менее |
93
|
-
|
| Вносимое затухание в полосе Rх, дБ, не менее |
-
|
95
|
| Подавление сигнала в диапазоне передачи AMPS ( 869 МГц), дБ, не менее |
76
|
70
|
| Подавление сигнала на частоте 890 МГц, дБ, не менее |
-
|
64
|
| Развязка между входами каналов Rх-Тх, дБ, не менее |
95
|
| КСВН, не более |
1,25
|
1,25
|
| Мощность входного сигнала, Вт, не более |
80
|
80
|
| Диапазон температур, град.С |
-30... +50
|
| Габаритные размеры, мм |
593х120х49
|
| Масса, кг |
2,95
|
| Тип разъемов |
N-female
|

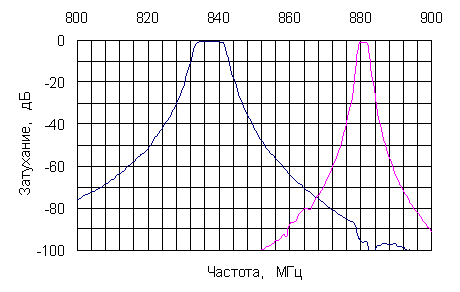

Амплитудно-частотные характеристики
