ДИПЛЕКСЕР Д-10

Применяется для развязки приемного и передающего каналов базовых станций, а также для подавления внеполосных сигналов при работе на общую антенну.
Диплексеры Д-10, Д-101, Д101Р, кроме того, обеспечивают защиту приемной аппаратуры стандарта GSM-900 (от 880 МГц и выше) от возможных помеховых воздействий со стороны передатчиков AMPS
Параметры
Канал приема (Rх)
Канал передачи (Tх)
Полоса пропускания, МГц
824-829
869-874
Потери в полосе пропускания, дБ, не более
0,6
1,0
Вносимое затухание в полосе Тх, дБ, не менее
90
-
Вносимое затухание в полосе Rх, дБ, не менее
-
100
Вносимое затухание на частоте 880 МГц, дБ, не менее
-
35
КСВН, не более
1,3
1,3
Мощность входного сигнала, Вт, не более
-
200
Диапазон температур, град.С
-30... +60
Габаритные размеры, мм
613х100х38
Масса, кг
3,4
Тип разъемов
50 Ом 7/3, гнездо

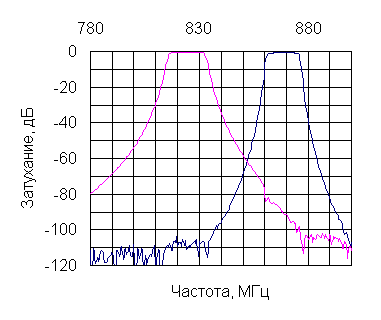

Амплитудно-частотные характеристики
